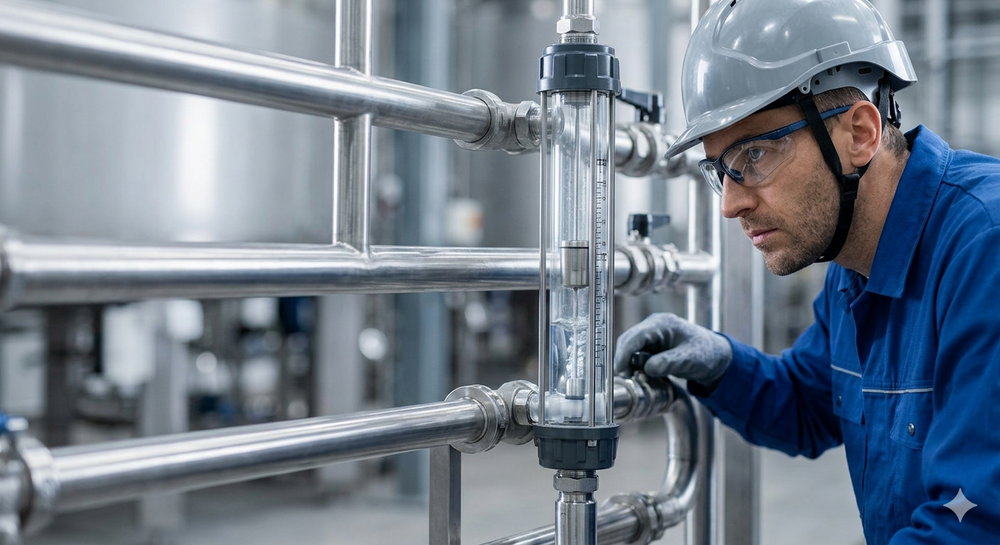

Como funciona um medidor de área variável (rotâmetro industrial)
🏭 Como funciona um medidor de área variável (rotâmetro)
Entenda o princípio, aplicações e vantagens
Se você está buscando entender como funciona um medidor de área variável, provavelmente precisa de uma solução confiável para medir vazão de líquidos ou gases.
Esse tipo de equipamento, conhecido como rotâmetro, é um dos mais utilizados na indústria por sua simplicidade, precisão e baixo custo.
🔎 O que é um medidor de área variável?
O medidor de área variável é um instrumento de medição de vazão que funciona através da variação da área de passagem do fluido dentro de um tubo cônico.
Ele é amplamente utilizado em aplicações industriais para controle e monitoramento de fluxo.
⚙️ Como funciona o medidor de área variável?
O funcionamento é baseado em um equilíbrio de forças dentro do equipamento.
📌 Princípio de funcionamento:
- O fluido entra pela parte inferior do tubo
- Um flutuador interno é empurrado para cima
- Conforme sobe, a área de passagem aumenta
- O flutuador se estabiliza em uma posição
- Essa posição indica a vazão do fluido
👉 Em resumo:
quanto maior a vazão, maior será a elevação do flutuador.
📏 Por que o nome “área variável”?
O nome vem do formato do tubo:
- Parte inferior mais estreita
- Parte superior mais larga
Quando o flutuador sobe:
- A área ao redor dele aumenta
- Isso permite maior fluxo de fluido
Esse comportamento garante uma medição estável e proporcional.
📊 Como ler a vazão no rotâmetro?
A leitura é feita diretamente na escala do equipamento.
🔧 Dica técnica importante:
- A leitura correta deve ser feita no maior diâmetro do flutuador
Esse detalhe é essencial para evitar erros de medição.
🏭 Onde o medidor de área variável é utilizado?
O rotâmetro é muito versátil e pode ser utilizado em:
- Sistemas de água
- Linhas de ar comprimido
- Indústrias químicas
- Processos industriais
- Laboratórios
- Sistemas hidráulicos
✅ Vantagens do medidor de área variável
O rotâmetro se destaca por diversos benefícios:
✔ Instalação simples
✔ Baixo custo
✔ Boa precisão (até cerca de 1% da escala)
✔ Não precisa de energia elétrica
✔ Visualização direta da vazão
✔ Baixa manutenção
👉 Além disso:
- Não exige trechos retos
- Pode ser instalado após curvas ou bombas
- Pode ser usado em painéis ou diretamente na linha
⚠️ Cuidados na instalação
Para garantir desempenho ideal:
- Instale sempre na vertical
- Respeite o sentido do fluxo (de baixo para cima)
- Evite vibrações excessivas
- Escolha o material correto (vidro ou policarbonato)
🧠 Quando escolher um rotâmetro?
O medidor de área variável é ideal quando você precisa de:
- Medição simples e eficiente
- Controle visual da vazão
- Solução econômica
- Aplicações industriais padrão
